数控系统通过显示装置为操作人员提供必要的信息。根据系统的状态和操作命令,显示的信息可以是编辑程序、操作程序、机床加工状态、机床坐标轴指令/实际坐标值、加工轨迹图形模拟、故障报警信号等。

简单的显示设备只有几个数字管,只能显示字符,显示信息有限;更先进的系统通常配备CRT显示器或点阵液晶显示器,通常可以显示图形,显示丰富的信息。

NC键盘

NC键盘包括MDI键盘和软键功能键。

MDI键盘一般具有标准化的字母、数字和符号(部分通知上档键实现),天富怎么注册主要用于编辑、参数输入、MDI操作和管理零件程序。

系统菜单的操作一般采用功能键。

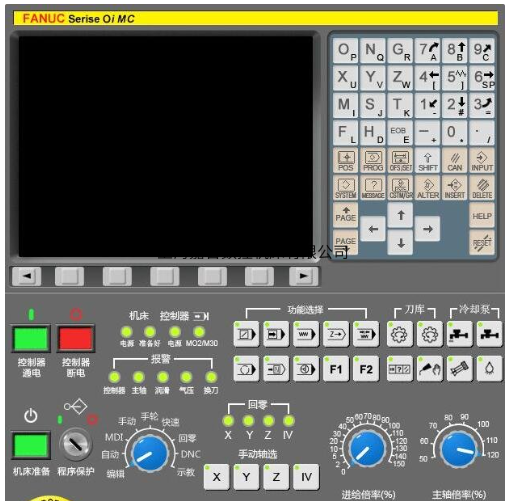

机床操作面板(MCP)

机床控制面板集中了系统的所有按钮(因此称为按钮站),用于直接控制机床的动作或加工过程,如启动和暂停零件程序、手动进给坐标轴、调整进给速度等。

手持单元

手持单元不是操作面板的必要部件,一些数控系统为了方便操作人员使用手持单元,用于手动增量进入坐标轴。

手持单元通常由手动脉冲发生器MPG、坐标轴由开关等组成。

数控机床面板字母详细说明

一、以“A”字母开头

ABS绝对坐标(CRT显示机床现在「绝对坐标」X、天富怎么注册Z轴的位置)

ALL综合坐标(CRT显示机床现在「绝对坐标」X、Z轴和「相对坐标」U、W轴的位置)

ALTER替换/修改(修改存储器中程序的字符或符号)

AUTO自动操作模式(这样机床就可以自动加工)

AUXGRAPH图形显示(图形显示功能)

二、以“C”字母开头

CAN取消键(取消已键入缓冲器的字符或符号)
