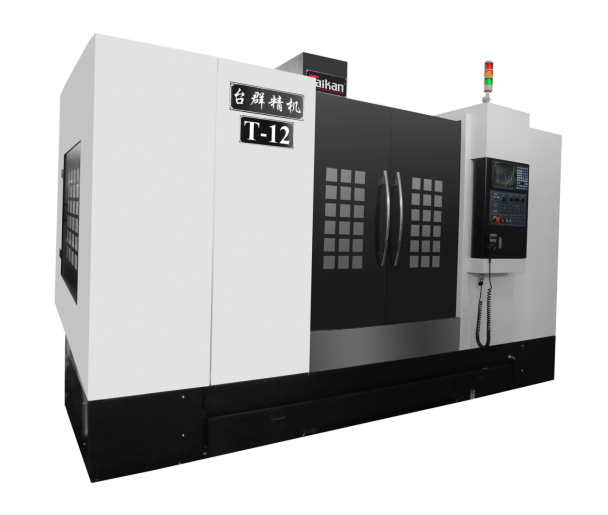

T-12立式加工中心技术设备描述

时间:2023-08-18 15:36       来源: 未知

1、设备技术描述

T-12立式加工中心,X、Y、Z轴导轨采用淬硬后磨削的铸铁导轨对聚四氟乙烯塑料贴面。其特点是:摩擦系数小,减震性好,低速无爬行,快速定位精度高,接触面大,承载能力强。主传动采用电机-同步齿形带-主轴的传动方式,使主轴获得较高的转速并大大降低了主轴箱的振动和噪音,更利于高速和高精度的加工。该类数控机床广泛适用于机械制造业、模具制造业及其它行业加工板类、盘类、壳体等复杂零件。工件在一次装夹后可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工,适用于大批量生产。



Ø 整机结构为定柱式,十字滑台结构,机床Y轴采用四导轨设计,可确保加工时的重负荷能力,并确保加工精度。



Ø 整机为全封闭防护,机床造型美观,操作、维修方便。



Ø 基础大件均采用树脂砂造型,高强度铸铁材料铸造,天富平台登陆线路使机床得到高刚性和稳定的精度。



Ø X、Y、Z轴采用矩形硬轨,高刚性,可重切削,吸震性好。



Ø 主轴采用台群的高速主轴单元,标配皮带动BT50-6000rpm主轴,切削效率高,可减少主轴热变形。



Ø 主轴箱移动(Z轴)配有中央导引设计的平衡锤装置,即使在高速移动时,配重也不产生晃动。配重与主轴箱重量比例精确可获得最佳的加工特性,且使Z轴驱动电机具有良好的负载特性。



Ø 切削液容量大,可迅速将切削热排出。采用前排屑设计,水箱采用双箱式,并置于机台内侧,节省空间。



Ø 机台设计简洁,节省占地空间,使有限的空间获得最大的运用。



Ø 配备高性能三菱M80A数控系统,保证了机床控制的稳定性,也保证了用户要求的数控加工功能和辅助功能。
