一、设备技术描述、参数及配置

1、设备技术描述

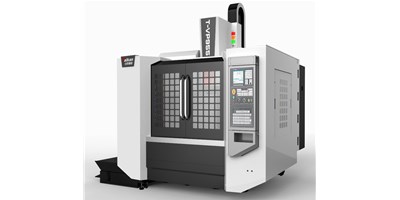

T-V1165S线轨型立式加工中心，是一台中小型规格的机床，工件在一次装夹后可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工，机床适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等复杂零件的多品种中小批量加工。该机床采用了高精度的线轨及丝杠，机床具有更好的动态响应性，可以实现高速切削，低速无爬行，在精密零件、3C产品、五金、汽配、医疗器械行业得到广泛应用。

Ø 整机结构为定柱式，十字滑台结构。机身采用超大稳固底座，天富平台做什么的?高刚性的大跨距人字形立柱，高速切削不震动不变形。

Ø 整机为全封闭防护，机床造型美观，操作、维修方便。

Ø 基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成，使机床得到高刚性和稳定的精度。

Ø 三轴导轨采用45号大线轨承载，高刚性，低摩擦，低噪音。

Ø 大直径C3级丝杆，带预拉结构，消除部分热延伸，丝杆轴承采用自润滑，延长轴承寿命。

Ø 刀库采用台群的24把刀臂式刀库，质量可靠，性能稳定。

Ø 主轴采用台群的高速主轴单元，主轴采用BT40- 12000r/min直联头，主轴前端采用迷宫设计，主轴带气幕保护功能，防止切削液进入主轴轴承。

Ø 配置容积式及强制润滑油系统，保证全机床各运动部件润滑良好。

Ø 机床排屑标配两侧斜坡后排，水箱后置设计，天富平台做什么的?人性化，高效率，双层水箱过滤系统结构，为工件加工提供良好的切削液。

Ø 配备高性能三菱M80B数控系统，保证了机床控制的稳定性，也保证了用户要求的数控加工功能和辅助功能。

Ø 立式加工中心工作条件

（1）三相交流电源：380V±5%； 50Hz±1Hz  ，主电源线8mm²或更大，接地线8mm²或更大

（2）环境温度： 8～40Cº

（3）相对湿度：≤80%

（4）远离光源、振源和热源，远离高频发电动机、放电动机、电焊机等，避免电器干扰使机床NC系统发生故障。
