【技术干货】CNC数控机床G代码详解!必收藏!!

时间:2023-08-03 15:46       来源: 未知
对于一台数控CNC机床来说,要让它动起来,完成一个零件的加工,编程是必不可少的一个步骤!而对于一个零件的加工好坏,则取决于其程序的好坏!因此,一段好的程序也是很重要的!


从目前的趋势来看,复杂零件的加工都是依靠于软件自动编程来完成,但是,天富算娱乐业吗?我们也不能因为有了机器的自动编程而放弃了手动编程,甚至不去了解每段程序上每个代码的意思是什么!


下面,就跟着远歌来学习下在CNC数控编程中G代码的含义分别是什么吧!

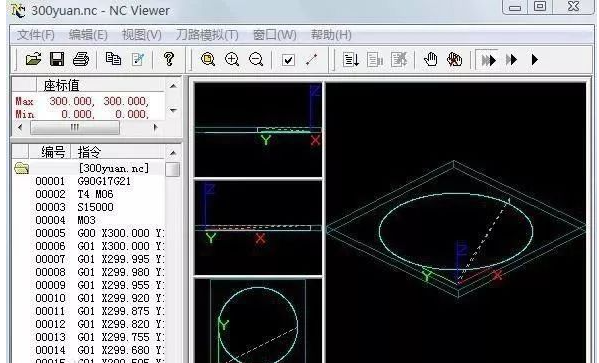

G代码是数控程序中的指令。一般都称为G指令。使用G代码可以实现快速定位、逆圆插补、顺圆插补、中间点圆弧插补、半径编程、跳转加工。

1. 代码功能

代码名称-功能简述

G00------快速定位

G01------直线插补

G02------顺时针方向圆弧插补

G03------逆时针方向圆弧插补

G04------定时暂停

G05------通过中间点圆弧插补

G06------抛物线插补

G07------Z 样条曲线插补

G08------进给加速

G09------进给减速

G10------数据设置

G16------极坐标编程

G17------加工XY平面

G18------加工XZ平面

G19------加工YZ平面

G20------英制尺寸(法兰克系统)

G21-----公制尺寸(法兰克系统)

G22------半径尺寸编程方式

G220-----系统操作界面上使用

G23------直径尺寸编程方式

G230-----系统操作界面上使用

G24------子程序结束

G25------跳转加工

G26------循环加工

G30------倍率注销

G31------倍率定义

G32------等螺距螺纹切削,英制

G33------等螺距螺纹切削,公制

G34------增螺距螺纹切削

G35------减螺距螺纹切削

G40------刀具补偿/刀具偏置注销

G41------刀具补偿——左

G42------刀具补偿——右

G43------刀具偏置——正

G44------刀具偏置——负

G45------刀具偏置+/+

G46------刀具偏置+/-

G47------刀具偏置-/-

G48------刀具偏置-/+

G49------刀具偏置0/+

G50------刀具偏置0/-

G51------刀具偏置+/0

G52------刀具偏置-/0

G53------直线偏移,注销

G54------设定工件坐标

G55------设定工件坐标二

G56------设定工件坐标三

G57------设定工件坐标四

G58------设定工件坐标五

G59------设定工件坐标六

G60------准确路径方式(精)

G61------准确路径方式(中)

G62------准确路径方式(粗)

G63------攻螺纹

G68------刀具偏置,内角

G69------刀具偏置,外角

G70------英制尺寸(这个是西门子的,法兰克的是G21)

G71------公制尺寸 毫米

G74------回参考点(机床零点) 天富算娱乐业吗?

G75------返回编程坐标零点

G76------车螺纹复合循环

G80------固定循环注销

G81------外圆固定循环

G331-----螺纹固定循环

G90------绝对尺寸

G91------相对尺寸

G92------预制坐标

G93------时间倒数,进给率

G94------进给率,每分钟进给

G95------进给率,每转进给

G96------恒线速度控制

G97------取消恒线速度控制
